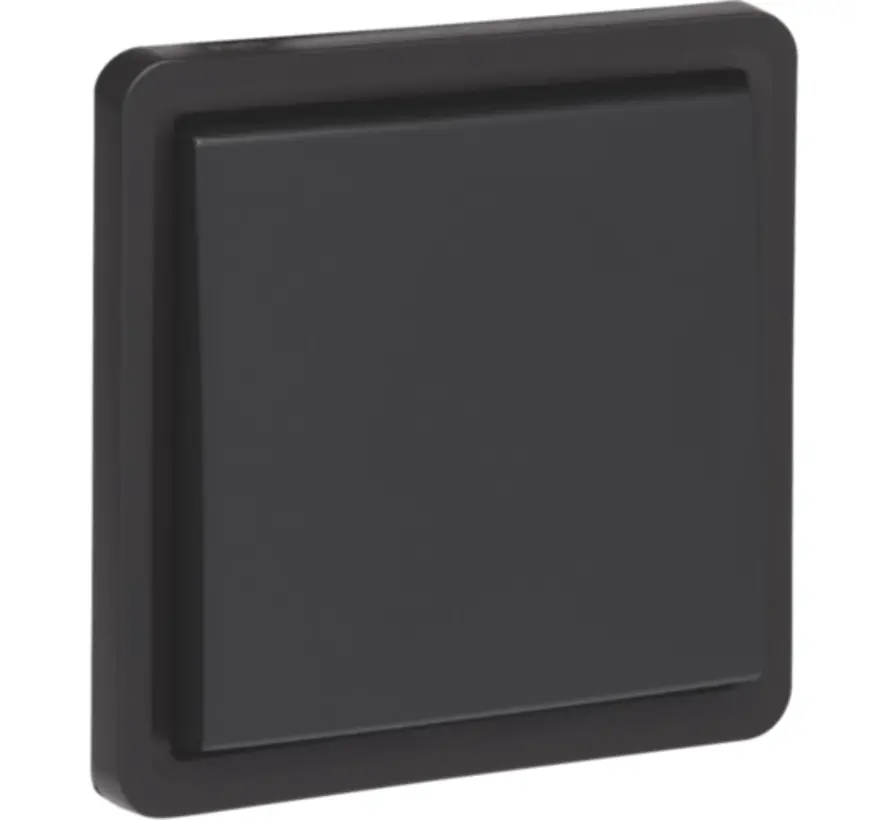

Spritzwassergeschützter, nicht-beleuchtbarer einzelner Tastschalter 10 A/250 Vac mit 4 Anschlussklemmen und 1 Schließer- bzw. Öffnerkontakt, mit Schraubklemmen, schwarz.
Montage in Aufputz-/Unterputzrahmen (nicht im Lieferumfang enthalten).
- Maximaler MCB-Wert: 16 A (durch nationale Installationsvorschriften begrenzt)
- Farbe: Der Rohstoff ist durchgängig schwarz gefärbt (RAL 9005)
- Dichtung: Der Deckel verfügt über eine Spritzgussdichtung und schließt hermetisch mit der daran angepassten Dose ab.
- Anzahl der Mechanismen: 1
- Sockelmaterial
- Harnstoff-Formaldehyd (UF) mit hoher Hitzebeständigkeit
- weiß RAL9010 (annähernd)
- Ausführungsmaterial: Der Schalter/Drucktaster ist aus stoßfestem, staubdichtem, halogenfreiem und selbstlöschendem Polypropylen (UL94-V2/1,6 mm) gefertigt. Die Bedientaster besteht aus verformbeständigen ABS-Materialien.
- Zusätzliche Klemme
- mit einer vierten Anschlussklemme ausgestattet, die Anschluss einer Beleuchtungseinheit gestattet
- Kabelanschluss
- Anschlussklemmen mit Schraubklemmen zum Festklemmen der Leitungen ausgestattet
- Entriegelung manuell oder mittels Schraubendreher an der Vorderseite
- Leiterquerschnitt
- alle Anschlussklemmen an der Sockel-Oberseite
- bis zu 2 x 2,5 mm²-Leitungen pro Anschlussklemme
- Verdrahtungsraum
- Verdrahtungsraum von 12,9 mm unterhalb des Mechanismus
- 2 in der Aufputzdose befindliche laterale Halter halten den Mechanismus fest
- Schnappverbindung hält den verdrahteten Mechanismus am Einbauort
- Abmantellänge
- Abmantellänge 12 mm
- unauslöschliche Angabe Rückseite: Abmantellänge und Anschlussschema
- unauslöschliche Angabe Vorderseite: Klemmenbezeichnung und Schaltsymbol
- Beleuchtungselement
- der Sockel enthält zwei rechtwinklige Aussparungen für Beleuchtungselement
- linke Aussparung (Vorderansicht): Einklicken eines Beleuchtungselements mit Anschlussleitungen oder eines automatischen Beleuchtungselements
- Rückseite: rundn Aussparungen für direkten Kontakt automatischen Beleuchtungselements zum Mechanismus
- Aufputzdose: Der Einsatz ist für die Montage in einer spritzwassergeschützten Dose vorgesehen. Der Einsatz ist mit einem integrierten Verschluss versehen und wird hermetisch in der entsprechenden Dose (separat zu bestellen) versiegelt.
- Umgebungstemperatur: -25 – +55 °C
- Schutzart: IP55 für die Zusammenstellung eines Mechanismus und einer spritzwassergeschützten Dose
- Stoßfestigkeit: Die Kombination aus einem Hydro-Mechanismus und einer Unter- oder Aufputzdose hat eine Stoßfestigkeit von IK07 bei einer Mindesttemperatur von -25 °C und einer Höchsttemperatur von 55 °C
- Prüfzeichen: VDE
- Kennzeichnung: CE
Technische Daten
Nennspannung: 250 Volt (V)
Montageart: Aufputz
Zusammenstellung: Basiselement mit zentraler Abdeckplatte
Bedienungsart: Druckknopf
Farbe: schwarz
Ausführung: Einzeltaster
Halogenfrei: Ja
Kontakte: 1 Schließer, 1 Öffner
Anschlussart: Schraubklemme
Aufdruck: ohne
Oberflächenschutz: unbehandelt
Mit Signallampe: Nein
Bemessungsstrom: 10 Ampère (A)
Textfeld/Beschriftungsfläche: Nein
Rückmeldekontakt: Nein
Werkstoffgüte: sonstige
Werkstoff: Kunststoff
Befestigungsart: Schraubbefestigung
Anzahl der Betätigungswippen: 1
Mit Beleuchtung: Nein
RAL-Nummer (ähnlich): 9005
Schlagfestigkeit: IK07
Mit Leuchtmittel: Nein
Transparent: Nein
Ausführung der Oberfläche: matt
Geeignet für Schutzart (IP): IP55
Anzahl der Kontakte als Öffner: 1
Anzahl der Kontakte als Schließer: 1
Anzahl der Kontakte als Wechsler: 0
Gerätebreite: 73 Millimeter (mm)
Gerätehöhe: 73 Millimeter (mm)
Gerätetiefe: 32 Millimeter (mm)
IFTTT-Unterstützung verfügbar: Nein
Kompatibel mit Apple HomeKit: Nein
Kompatibel mit Google Assistant: Nein
Kompatibel mit Amazon Alexa: Nein
Anzahl der Wendetaster: 0
Ausführung kontaktlos: Nein
Antibakterielle Behandlung: Nein
