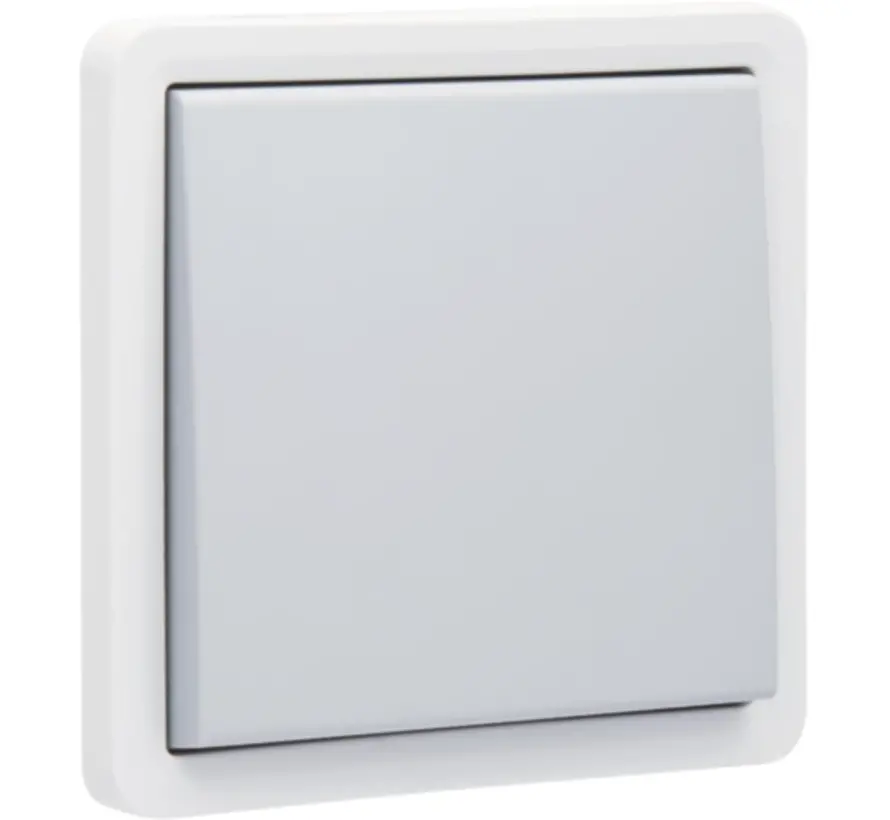

Spritzwassergeschützter Wechselschalter 16 AX/250 Vacmit Schraubklemmen, grau.
- Maximaler MCB-Wert: 16 A (durch nationale Installationsvorschriften begrenzt)
- Farbe: Der Rohstoff ist durchgängig grau gefärbt (RAL 7035)
- Dichtung: Der Deckel verfügt über eine Spritzgussdichtung und schließt hermetisch mit der daran angepassten Dose ab.
- Anzahl der Mechanismen: 1
- Sockelmaterial
- Harnstoff-Formaldehyd (UF) mit hoher Hitzebeständigkeit
- weiß RAL9010 (annähernd)
- Ausführungsmaterial: Der Schalter/Drucktaster ist aus stoßfestem, staubdichtem, halogenfreiem und selbstlöschendem Polypropylen (UL94-V2/1,6 mm) gefertigt. Die Bedientaster besteht aus verformbeständigen ABS-Materialien.
- Kabelanschluss
- Anschlussklemmen mit Schraubklemmen zum Festklemmen der Leitungen ausgestattet
- Entriegelung manuell oder mittels Schraubendreher an der Vorderseite
- Verdrahtungsraum
- Verdrahtungsraum von 12,9 mm unterhalb des Mechanismus
- 2 in der Aufputzdose befindliche laterale Halter halten den Mechanismus fest
- Schnappverbindung hält den verdrahteten Mechanismus am Einbauort
- Abmantellänge
- Abmantellänge 12 mm
- unauslöschliche Angabe Rückseite: Abmantellänge und Anschlussschema
- unauslöschliche Angabe Vorderseite: Klemmenbezeichnung und Schaltsymbol
- Beleuchtungselement
- der Sockel enthält zwei rechtwinklige Aussparungen für Beleuchtungselement
- linke Aussparung (Vorderansicht): Einklicken eines Beleuchtungselements mit Anschlussleitungen oder eines automatischen Beleuchtungselements
- Rückseite: rundn Aussparungen für direkten Kontakt automatischen Beleuchtungselements zum Mechanismus
- Aufputzdose: Der Einsatz ist für die Montage in einer spritzwassergeschützten Dose vorgesehen. Der Einsatz ist mit einem integrierten Verschluss versehen und wird hermetisch in der entsprechenden Dose (separat zu bestellen) versiegelt.
- Umgebungstemperatur: -25 – +55 °C
- Schutzart: IP55 für die Zusammenstellung eines Mechanismus und einer spritzwassergeschützten Dose
- Stoßfestigkeit: Die Kombination aus einem Hydro-Mechanismus und einer Unter- oder Aufputzdose hat eine Stoßfestigkeit von IK07 bei einer Mindesttemperatur von -25 °C und einer Höchsttemperatur von 55 °C
- Prüfzeichen: VDE
- Kennzeichnung: CE
Technische Daten
Nennspannung: 250 Volt (V)
Montageart: Aufputz
Zusammenstellung: Bedienelement
Bedienungsart: Wippe/Taste
Farbe: grau
Halogenfrei: Ja
Mit Montageplatte: Ja
Anschlussart: Schraubklemme
Einbautiefe: 11 Millimeter (mm)
Bemessungsstrom: 16 Ampère (A)
Rückmeldekontakt: Nein
Werkstoff: Kunststoff
Befestigungsart: Schraubbefestigung
Schaltungsart: Wechselschalter
Anzahl der Betätigungswippen: 1
RAL-Nummer (ähnlich): 7036
Tastschalter: Nein
Schlagfestigkeit: IK06
Waschmaschinenschalter: Nein
Ausführung der Oberfläche: matt
Geeignet für Schutzart (IP): IP55
Gerätebreite: 72 Millimeter (mm)
Gerätehöhe: 72 Millimeter (mm)
Gerätetiefe: 20 Millimeter (mm)
Textfeld/Beschriftungsfläche: nein
IFTTT-Unterstützung verfügbar: Nein
Min. Tiefe der Gerätedose: 40 Millimeter (mm)
Kompatibel mit Apple HomeKit: Nein
Kompatibel mit Google Assistant: Nein
Kompatibel mit Amazon Alexa: Nein
Heizungsschalter: Nein
Antibakterielle Behandlung: Nein
